东莞市永绿环保工程有限公司是生产印刷废气处理、车间废气处理、PP喷淋塔、脉冲滤筒除尘器、单机布袋除尘器、小型布袋除尘器、移动式焊烟净化器、焊烟除尘器、小型移动式除尘器、沉流式滤筒除尘器、单机一体式除尘器。废气处理设备包括PP酸雾喷淋塔、活性炭吸附装置、低温等离子、UV光解的厂家。

    上饶脉冲滤筒除尘器 品质典范

    上饶脉冲滤筒除尘器 品质典范

    更新时间:2020-02-09   浏览数:5
    所属行业:
    发货地址:广东省东莞市虎门镇
    产品规格:
    产品数量:9999.00套
    包装说明:
    单 价:面议
    脉冲滤筒除尘器主要性能指标:
    脉冲气流没有经过文丘里就直接喷吹进入滤筒内部。将会导致滤筒靠近脉冲阀的一端(上部)承受负压,而滤筒的另一端(下部)将承受压力如图6-29所示。这就会造成滤筒的上下部清灰不同而可能缩短使用寿命,并使设备不能达到有效清灰。
    为此可在脉冲阀出口或者脉冲喷吹管上安装滤筒用文丘里喷嘴。把喷吹压力的分布情况改良成比较均匀的全滤筒高度正压喷吹。
    灰尘堆积在滤筒的折叠缝中将使清灰比较困难。所以折叠面积大的滤筒(每个滤筒的过滤面积达20~22m2)一般只适合应用于较低入口浓度的情况。比较常用滤筒尺寸与过滤面积。
    滤筒除尘器脉冲喷吹装置的分气箱应符合JB/T 10191-2000的规定。洁净气流应无水、无油、无尘。脉冲阀在规定条件下,喷吹阀及接口应无漏气现象,并能正常启闭,工作可靠。
    脉冲控制仪工作应准确可靠,其喷吹时间与间隔均可在一定范围内调整。诱导喷吹装置与喷吹管配合安装时。诱导喷吹装置的喷口应与喷吹管上的喷孔同轴,并保持与喷管一致的垂直度,其偏差小于2mm。
    脉冲滤筒除尘器的滤筒及滤料:
    滤筒式除尘器的过滤元件是滤筒。滤筒的构造分为顶盖、金属框架、褶形滤料和底座等四部分。由这四部分组成的滤筒有圆形、扁形和锥形等。
    滤筒是用设计长度的滤料折叠成褶,首尾黏合成筒,筒的内外用金属框架支撑,上、下用顶盖和底座固定。顶盖有固定螺栓及垫圈。圆形滤筒,扁形滤筒的外形。
    滤筒的上下端盖、护网的粘接应可靠,不应有脱胶、漏胶和流挂等缺陷;滤筒上的金属件应满足防锈要求;滤筒外表面应无明显伤痕、磕碰、拉毛和毛刺等缺陷;滤筒的喷吹清灰按需要可配用诱导喷嘴或文氏管等喷吹装置,滤筒内侧应加防护网,当选用D≥320mm,H≥1200mm滤筒时,宜配用诱导喷嘴。
    常用滤筒分为三大类。表为不同空气滤筒的不同保护对象和安装部位

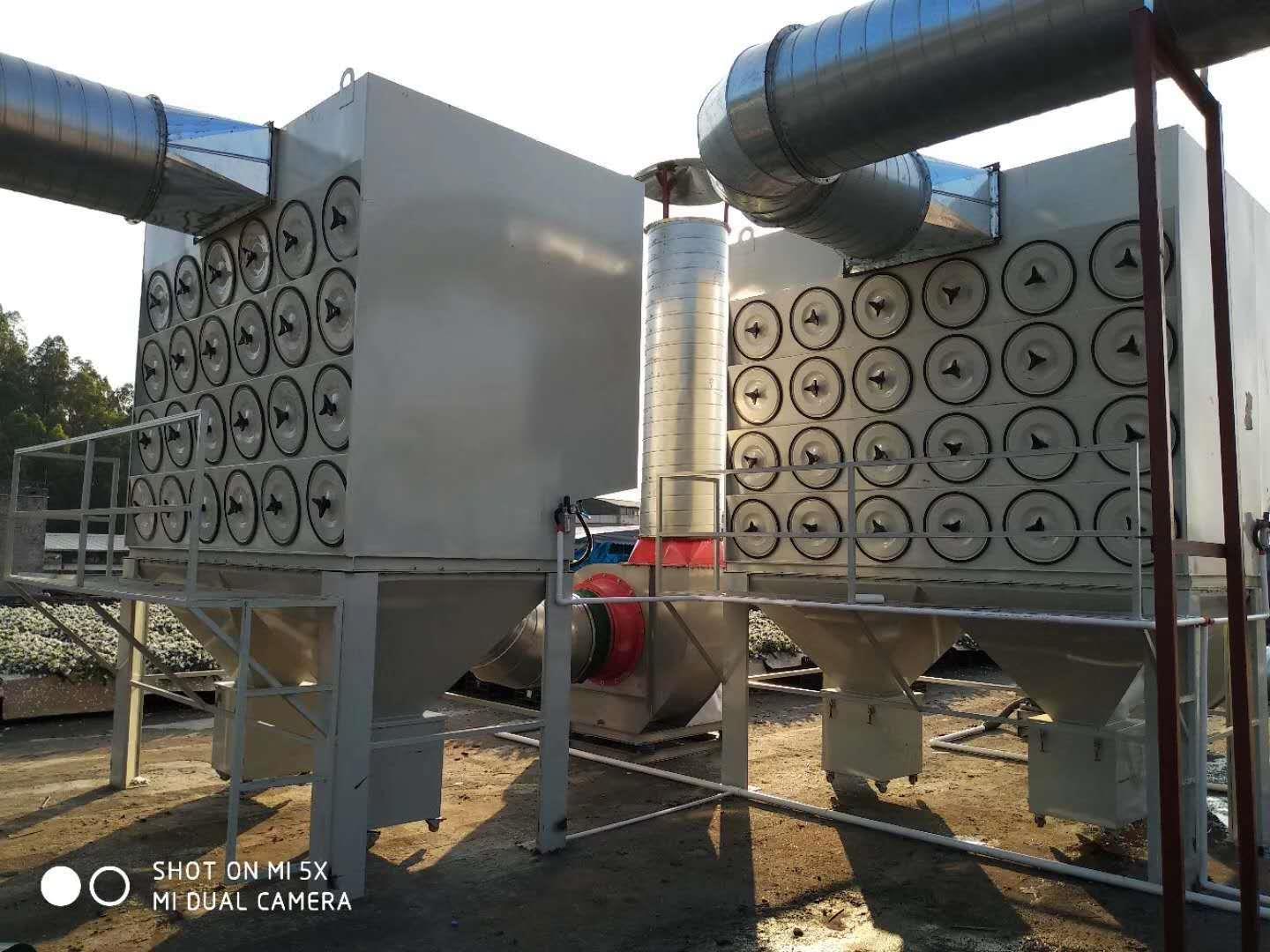

    上饶脉冲滤筒除尘器
    永绿环保脉冲式滤筒除尘器的使用结构和原理 :

    一、脉冲式滤筒除尘器 滤筒式除尘器的结构


    滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成,类似气箱脉冲袋除尘结构。滤筒在除尘器中的布置很重要,既可以垂直布置在箱体花板上,也可以倾斜布置 在花板上,从清灰效果看,垂直布置较为合理。花板下部为过滤室,上部为气箱脉冲室。在除尘器入口处装有气流分布板。


    二、脉冲式滤筒除尘器 滤筒式除尘器工作原理


    含尘气体进入除尘器灰斗后,由于气流断面突然扩大及气流分布板作用,气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗;粒度细、密度小的尘粒进入滤尘室后,通过布朗扩散和筛滤等组合效应,使粉尘沉积在滤料表面上,净化后的气体进入净气室由排气管经风机排出。滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭,首先一分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以及短的时间在上箱体内迅速膨胀,涌入滤筒,使滤筒膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态。清灰各室依次进行,从室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。


    三、脉冲式滤筒除尘器我公司的技术改进


    1.清灰装置


    传统的滤筒除尘器有两种清灰方式,一种是高压气流反吹,一种是脉冲气流喷吹,实践表明前者的优点是气流均匀,缺点是耗毛量大;后者的优点是耗气量小,缺点是气流弱小。为此可作两个方面改进:一方面在脉冲喷吹管上增加导流装置,加强气流诱导作用,另一方面把滤筒上部导流风管取消,使脉冲气流和诱导气流同时充分进入滤筒。这样改进后耗气量少,气流均匀,清灰效果好,根据计算,技术改进后的清灰气流流量是脉冲气量的3-5倍。


    2. 气量分布板


    滤筒除尘器的气流分布很重要,必须考虑如何避免设备进口处由于风速较高造成对滤料的高磨损区域。气流分布板用于滤筒式除尘器有独特要求,气流分布必须十分稳定和均匀。才有利于气流的上升和粉尘的下降,气流分布板开孔率35%。根据计算,阻力系数<2,由此可见在气流速度<0.8m/s的情况下,多孔气流分布板可以满足滤筒式除尘器的要求。


    3.滤筒和滤料


    滤筒是用计算长度的滤料折叠成褶,首尾粘合成筒,筒的内部用金属网架支撑,上、下用顶盖和底座固定,滤料的长度由粉尘的性质和粉尘的浓度决定。


    滤料是滤筒式除尘器核心部分,也是滤筒式除尘器成败的关键,过去用的滤料一般都用纸页纤维滤料这种滤料对>0.5um的粉尘有>99.9%过滤效率,但是其缺点是容尘量大,清灰困难,不宜用于高浓度,日本大志株式会社于2000年生产出具有自己知识产权的連续长纤维滤料,解决了上述困难,市场上现有的滤袋采用针刺呢滤料,为深层过滤滤料,以此制成的滤袋在工作初期需要在其表面建立一个初级尘饼。粉尘很容易穿透这种滤料,增大排放量,或者堵塞空气通道,使滤袋过早失效。特别在收集带潮气粉尘时,更容易糊袋。


    滤料特点:


    (1)通常的滤料是深层过滤,它依赖于滤料表面的粉尘层达到有效过滤,建立有效过滤时间 约为整个过滤过程的10%。覆膜滤料是表面过滤,粉尘不透入滤料,无初滤期,开始就是接近100%的有效过滤。


    (2)传统的滤料在高浓度粉尘进入后,透气性下降,阻力上升。覆膜滤料以均匀细微孔径及其不粘性,投入使用后立即提供极佳的过滤性能,粉尘透过率近似零,阻力基本处于稳定,经测试在过滤速度1-2m/min工况下,其阻力约为300-500Pa。


    (3)对针刺毡滤料,一般用高能脉冲喷冲清灰才能维持滤料的常规阻力,用覆膜滤料则降低喷吹强度30%-50%即可维持滤料的常规阻力。


    (4)使用寿命长,同种工况下,一般是传统针刺毡滤料的5倍寿命。
    上饶脉冲滤筒除尘器
    永绿环保脉冲滤筒除尘器分析 :
    滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭,首先一分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以及短的时间在上箱体内迅速膨胀,涌入滤筒,使滤筒膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态。清灰各室依次进行,从室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。
    除尘过程
    1、捕集分离过程
    ①捕集推移阶段。实质是粉尘的浓缩阶段。均匀混合或悬浮在运载介质中的粉尘,进入除尘器的除尘空间。由于受外力的作用,将粉尘推移到分离界面,随粉尘向分离界面推移,浓度越来越大,为固—气分离进一步作好准备。
    ② 分离阶段。当高浓度的尘流流向分离界面以后,存在两种作用机理:其一,运载介质运载粉尘的能力逐渐达到极限状态,在粉尘悬浮和沉降趋势上,以沉降为主,并通过粉尘沉降,使之从运载介质中分离出来;其二,在高浓度尘流中,粉尘颗粒的扩散与凝聚趋势,以凝聚为主,颗粒之间可以彼此凝聚,也可在实质界面上凝聚并吸附。
    2、排尘过程
    经过分离界面以后,己分离的粉尘通过排尘口排出的过程。
    3、排气过程
    已除尘后相对净化的气流从排气口排出的过程
    滤筒除尘器的特点
    ①由于滤料折褶成筒状使用,使滤料布置密度大,所以除尘器结构紧凑,体积小
    ②滤筒高度小,安装方便,使用维修工作量小;
    ③同体积除尘器过滤面积相对较大,过滤风速较小,阻力不大;
    ④滤料折褶要求两端密封严格,不能有漏气,否则会降低效果。
